12. PCD-, PCBN-резцы сборные со вставками

СБОРНЫЕ РЕЗЦЫ СО ВСТАВКАМИ СМЕННЫМИ РЕЖУЩИМИ ЦИЛИНДРИЧЕСКИМИ  С РЕЖУЩИМ ЭЛЕМЕНТОМ ИЗ АЛМАЗА (PCD) ИЛИ ИЗ КУБИЧЕСКОГО НИТРИДА БОРА (PCBN)

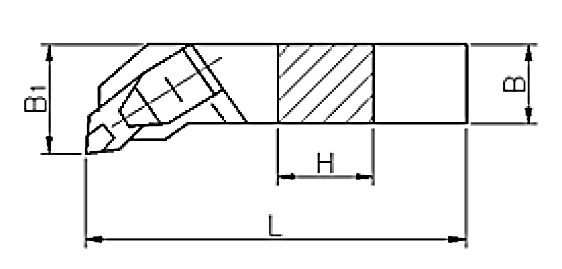

РЕЗЦЫ ТОКАРНЫЕ СБОРНЫЕ ПРОХОДНЫЕ (РСПр)

ИНДЕКС ВСТАВКИ	Размеры державки*, мм				Артикул
ИНДЕКС ВСТАВКИ	H	B	B1	L	Артикул
2019-4022	16	12	20	100	РСПр100
	20	16	25	120	РСПр120
	25	16	25	140	РСПр140
2019-4028	32	20	32	170	РСПр170

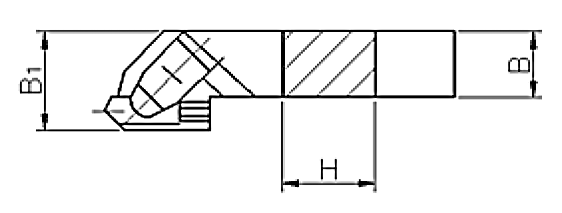

РЕЗЦЫ ТОКАРНЫЕ СБОРНЫЕ ПОДРЕЗНЫЕ (РСП)

ИНДЕКС ВСТАВКИ	Размеры державки*, мм				Артикул
ИНДЕКС ВСТАВКИ	H	B	B1	L	Артикул
2019-4026	16	14	18	100	РСП100
	20	16	20	120	РСП120
	25	16	20	140	РСП140
2019-4030	32	20	25	170	РСП170

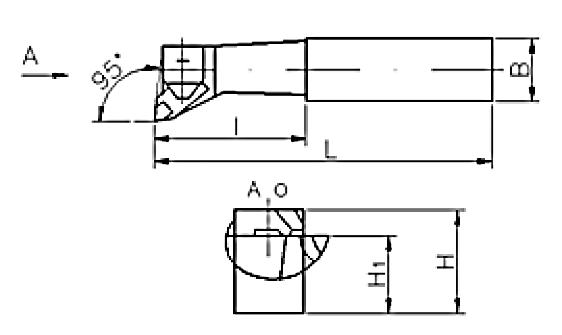

РЕЗЦЫ РАСТОЧНЫЕ ДЛЯ ГЛУХИХ ОТВЕРСТИЙ (РРГ)

ИНДЕКС ВСТАВКИ	Размеры державки*, мм					Артикул
ИНДЕКС ВСТАВКИ	H	Н1	B	l	L	Артикул
2019-4026	20	16	20	60	140	РРГ140-60
	25	20	20	70	170	РРГ170-70
	32	25	25	80	170	РРГ170-80

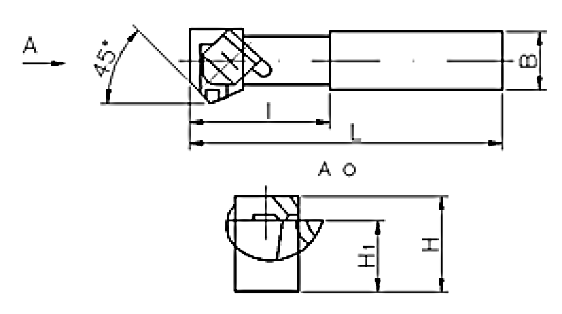

РЕЗЦЫ РАСТОЧНЫЕ ДЛЯ СКВОЗНЫХ ОТВЕРСТИЙ (РРС)

ИНДЕКС ВСТАВКИ	Размеры державки*, мм					Артикул
ИНДЕКС ВСТАВКИ	H	Н1	B	l	L	Артикул
2019-4024	20	16	20	60	140	РРС140-60
	25	20	20	70	170	РРС170-70
	32	25	25	80	170	РРС170-80

*Могут быть разработаны державки по требованиям заказчика
