7. PCD-, PCBN-cверла ф4-11мм

СВЕРЛА С РЕЖУЩИМ ЭЛЕМЕНТОМ ИЗ АЛМАЗА(PCD) ИЛИ ИЗ КУБИЧЕСКОГО НИТРИДА БОРА (PCBN)

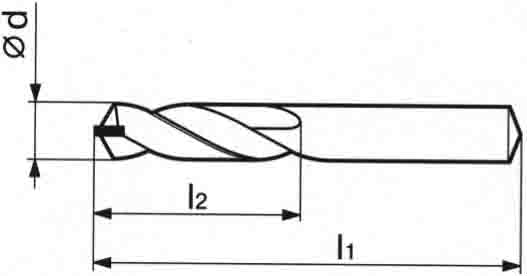

d, mm	Тв.спл.корпус		Стальной корпус
d, mm	l1,mm	l2, mm	l1, mm	l1, mm
4,0	55	22	75	43
4,2	55	22	75	43
4,4	60	24	80	47
4,6	60	24	80	47
4,8	63	26	86	52
5,0	63	26	86	52
5,2	63	26	86	52
5,4	65	28	93	57
5,6	65	28	93	57
5,8	65	28	93	57
6,0	65	28	93	57
6,2	70	30	101	63
6,4	70	30	101	63
6,6	70	30	101	63
6,8	75	34	109	69
7,0	75	34	109	69
7,2	75	34	109	69
7,4	75	34	109	69
7,6	80	38	117	75
7,8	80	38	117	75

d, mm	Тв.спл.корпус		Стальной корпус
d, mm	l1,mm	l2, mm	l1, mm	l1, mm
8,0	80	38	117	75
8,2	80	38	117	75
8,4	80	38	117	75
8,6	85	40	125	81
8,8	85	40	125	81
9,0	85	40	125	81
9,2	85	40	125	81
9,4	85	40	125	81
9,6	90	45	133	87
9,8	90	45	133	87
10,0	90	45	133	87
10,2	90	45	133	87
10,4	90	45	133	87
10,6	90	45	142	94
10,8	95	48	142	94
11,0	95	48	142	94

Примечание: Габаритные размеры сверл соответствую размерам сверл по ГОСТ 17274-71, ГОСТ 10902-77
Могут быть изготовлены сверла и с другими стандартными размерами
