5. PCD-, PCBN-резцы напайные для наружного точения

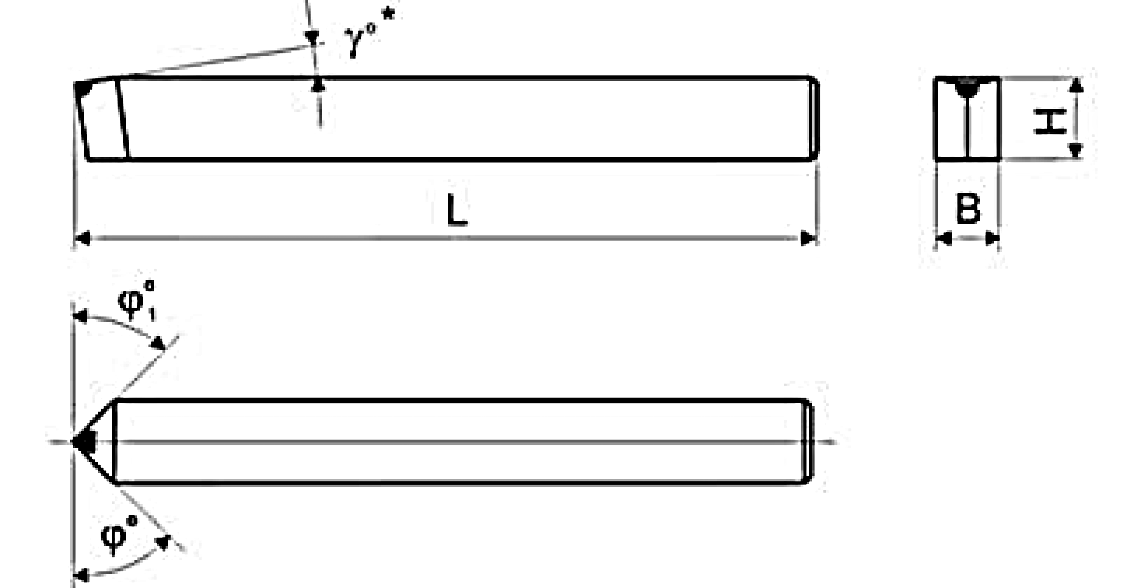

РЕЗЦЫ СВЕРХТВЕРДЫЕ ПРОХОДНЫЕ С РЕЖУЩИМ ЭЛЕМЕНТОМ ИЗ АЛМАЗА (PCD) ИЛИ ИЗ КУБИЧЕСКОГО НИТРИДА БОРА (PCBN)

ИНДЕКС	ВхН, мм	L, мм	φ°	φ°1
2100 – 0001	8х8	50	45	45
2100 – 0003	10х10	60
2100 – 0005	12х12	70
2100 – 0025	16х10	100
2100 – 0027	16х12	100
2100 – 0007	16х16	80
2100 – 0011	20х12	120
2100 – 0029	20х16	120
2100 – 0013	20х20	100
2100 – 0017	25х16	140
2100 – 0031	25х20	140
2100 – 0101	8х8	50	60	30
2100 – 0103	10х10	60
2100 – 0105	12х12	70
2100 – 0127	16х10	100
2100 – 0129	16х12	100
2100 – 0107	16х16	80
2100 – 0111	20х12	120
2100 – 0131	20х16	120
2100 – 0113	20х20	100
2100 – 0117	25х16	140
2100 – 0133	25х20	140
2100 – 0201	8х8	50	75	15
2100 – 0203	10х10	60
2100 – 0205	12х12	70
2100 – 0207	16х16	80
2100 – 0209	20х12	100
2100 – 0211	20х20	100
2100 - 0213	25х16	120

* - В стандартной поставке параметр γ° = 0. При необходимости измененный параметр указывается потребителем при заказе.

Пример условного обозначения при заказе:
- резца проходного прямого сечением ВхН = 16х12 (стандартная поставка)
Резец 2100 – 0027
- резца проходного прямого сечением ВхН = 16х12 с передним углом γ° =(-10°)
Резец 2100 – 0027 (-10°)
- резца проходного прямого сечением ВхН = 16х12 с передним углом γ° = (10⁰)
Резец 2100 – 0027 (10⁰)
