4. PCD-, PCBN-резцы расточные

РЕЗЦЫ РАСТОЧНЫЕ ДЛЯ ОТВЕРСТИЙ - Ø10 - Ø20мм С РЕЖУЩИМ ЭЛЕМЕНТОМ ИЗ АЛМАЗА (PCD) ИЛИ ИЗ КУБИЧЕСКОГО НИТРИДА БОРА (PCBN)

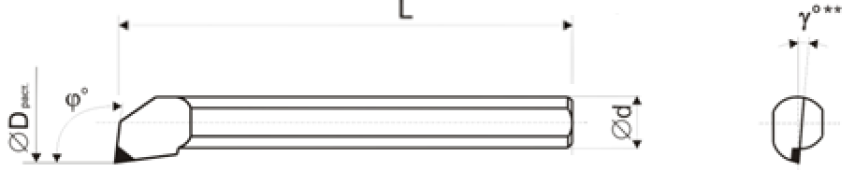

Обозначение	d, мм	L, мм	φ0*	Dраст.
2140 – МТ01	8,5	100	60	10
2140 – МТ02	10	110		12
2140 – МТ03	12	125		14
2140 – МТ04	13	140		16
2140 – МТ05	15	150		18
2140 – МТ06	17	170		20

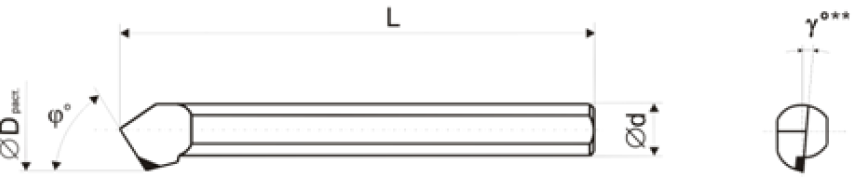

Обозначение	d, мм	L, мм	φ0*	Dраст.
2141 – МТ01	8,5	100	95	10
2141 – МТ02	10	110		12
2141 – МТ03	12	125		14
2141 – МТ04	13	140		16
2141 – МТ05	15	150		18
2141 – МТ06	17	170		20

Пример условного обозначения при заказе:
- резца расточного для глухого отверстия Ø16 (стандартная поставка):
- резца расточного для глухого отверстия Ø 16 с углом в плане φ=100°:
- резца расточного для глухого отверстия Ø 16 с передним углом γ = (-10°):
- резца расточного для глухого отверстия Ø16 с передним углом γ = 10°:

Резец 2141 – МТ04
Резец 2141 – МТ04-100
Резец 2141 – МТ04 (–100)
Резец 2141 – МТ04 (10°)

** - в стандартной поставке угол γ = 0° . При необходимости угол γ указывается потребителем при заказе.
