10. PCD-, PCBN-резцы резьбовые напайные

РЕЗЦЫ РЕЗЬБОВЫЕ СВЕРХТВЕРДЫЕ НАПАЙНЫЕ С РЕЖУЩИМ ЭЛЕМЕНТОМ ИЗ АЛМАЗА (PCD) ИЛИ ИЗ КУБИЧЕСКОГО НИТРИДА БОРА (PCBN)

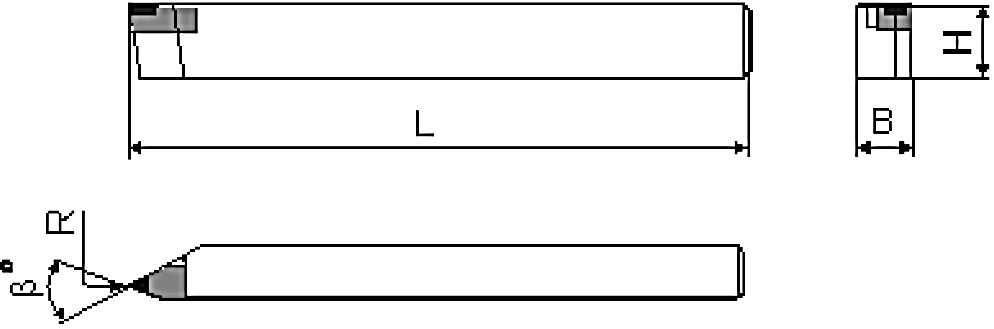

для нарезания наружной резьбы

Обозначение	В	Н	L	R	ß°
2660-МТ01	10	10	100	0,05 – 0,36	55; 60
2660-МТ02	12	16	120	0,08 – 0,43
2660-МТ03	12	16	140	0,15 – 0,72

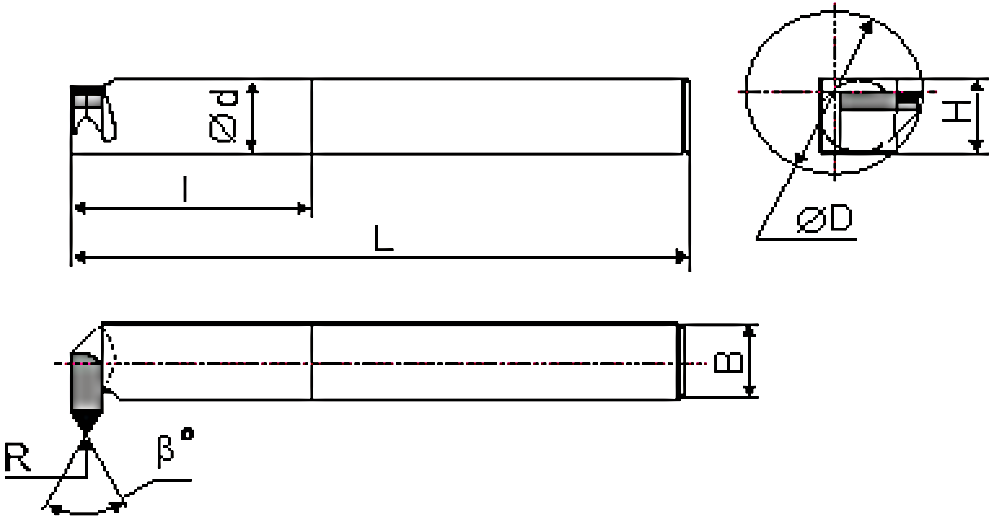

для нарезания внутренней резьбы

Обозначение	В х Н	L	D	R	d	l	ß°
2662 – МТ01	10х10	120	18	0.05 – 0.18	10	40	55; 60
2662 – МТ02	12х12	140	24	0.07 – 0.21	12	50
2662 – МТ03	16х16	170	30	0.11 – 0.29	16	60

Пример условного обозначения резца для метрической резьбы:
Резец 2660 – МТ01 - М
Пример условного обозначения резца для дюймовой резьбы:
Резец 2662 – МТ03 - Р
